一、CLW型水溫自動控制器 概述

　　水溫控制裝置是暖通空調、熱水供應及熱交換系統中十分關鍵的一環，它直接影響系統是否合理節能的運行。本公司一直積極尋求合理有效、穩定節能的方案。結合不同用戶的實際使用工況，在眾多的控制器、驅動器、閥體中選擇合理有效的配置，以滿足不同用戶的要求。

二、CLW型水溫自動控制器 工作原理
　　CLW水溫自動控制器主要包含傳感器、控制器、電動閥(閥體和執行器)。傳感器裝設在二次側出水管道上，用于探測二次水出水溫度；電動閥裝設在一次側進水管道上，用于控制一次水進入換熱器的流量；控制箱作為核心部件，接受溫度信號，輸出控制信號。
　　用于水箱加熱系統時：CLW水溫自動控制器的傳感器裝在水箱中，用于探測熱水的溫度，電動閥門裝設在蒸汽管道上，控制蒸汽管道的蒸汽流量，根據傳感器發出的信號來調節蒸汽的流量。

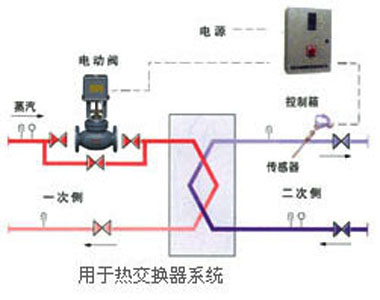

　　用于熱交換器系統時：CLW水溫自動控制器傳感器測量二次水出水溫度，并將其轉換成電信號反饋至控制箱，控制箱以設定數值(用戶設定)為基準，比較實際水溫。根據溫度偏差輸出相應的電流信號至電動閥，指令電動閥按比例開大關小。調節一次水管道的水流量，實現二次水溫度的均衡穩定，保持出水溫度恒定在允許的范圍內。
三、CLW型水溫自動控制器 結構特點
　　CLW水溫自動控制器由傳感器、控制器、電動閥及輔件組成。
　　1、傳感器：直接插入受控水管道或液體介質中，外殼為不銹鋼，內部熱敏元件為隨控制器配套的產品，準確度為±0.1℃，測溫范圍-50~150℃。
　　2、控制箱：收集并處理信號，監控水溫，由變壓器、箱體、控制器、接線端子等組成�？刂破鞑捎秒娮邮竭h程溫度控制儀表，選用霍尼韋爾、西門子、丹佛斯等先進技術產品，采用比例可控制方式，具有PID調節和往復控制功能，可根據水溫情況調節電動閥的開度。數字顯示，調節精度±0.5℃，設定范圍為-29℃~+104℃，傳感距離500m，可任意編輯設定溫度；具有制冷和制熱兩種控制模式。
　　3、電動閥：是水溫自動控制器的執行部件，它能否正確有效執行直接決定溫度控制的效果，CLW水溫自動

控制器采用進口品牌產品（霍尼韋爾、西門子、丹佛斯），質量穩定可靠。電動閥由執行器、閥體

組成。

　　執行器: 采用可逆同步電動掃行器。動作靈敏刻度指示清晰，執行器與閥體采用耦合聯接方式，組裝、檢修方便

　　閥體：閥體有二通、三通兩種結構類型，根據具體工況配用適用于蒸汽、水、乙二醇的閥體，設計工作壓力2.5MPa，溫度350℃，閥芯為不銹鋼材質，采用等百分比（水）或線性比（蒸汽）控制，結構嚴密、精度高、無泄漏。
　　4、輔件：在特殊情況下配置特殊的輔件。如用于高溫介質時，須配置散熱輔件；用于過低溫度介質時，須配置防凍輔件。

四、CLW型水溫自動控制器 技術參數
1、閥體適用介質：飽和蒸汽、過熱蒸汽、水、乙二醇。
2、閥體工作溫度：2℃~350℃
3、閥體工作壓力：≤2.5MPa
4、工作環境：-5~50℃，<95%r.h.無凝露
5、工作電源：220V/50Hz
6、電功率：<100W
7、控制靈敏度：小于0.5℃(0.3%FS)

備注: 1、表中流量系數因不同品牌的閥體可能有不同，實際值參考具體配置。
2、表中允許壓差為優良配置時的值，實際值參考具體配置。

五、CLW型水溫自動控制器 安裝使用
　　CLW水溫自動控制器各組件均為精密部件，搬運、安裝時須避免劇烈碰撞和損壞，隨機均附有詳細的安裝使用說明，請按隨機文件的要求操作。
1、傳感器安裝：
1)傳感器應盡可能選擇水流動性好的位置安裝，以使傳感器探測到準確的溫度；
2)按圖示將套管焊接于管道或水箱壁上，再將傳感器(M27×2螺紋)連接在套管上(注意密封)即可。
3)安裝在水箱中時，應確保傳感器浸沒在水中；
4)安裝在管道上時，傳感器應安裝在不少于1m長的直管中部位置。

2、控制箱安裝：
CLW水溫自動控制器采用電子式遠傳控制方式，因而控制箱能根據用戶自己的需要安裝定位，可選擇安裝在控制閥附近，也可選擇安裝在監控室中集中控制，可直接掛于墻上。注意適當采取防水，防潮等防護措施。
3、電動閥安裝：
電動閥由驅動器、閥體及輔件組成。
1)布置管道前應先確定電動閥外形尺寸(尤其是帶有輔件的電動閥，驅動器位置較高)，防止出現安裝不當的

情況。
2)使用電動閥一般需設置旁通管路，以備調試檢修。
3)電動閥須遵循使用說明書規范，一般應正立垂直安裝，閥體開度指示應便于觀察。除考慮拆卸驅動器閥體

方便外，周圍還應留300mm以上操作空間。
4)為方便用戶安裝，CLW水溫自動控制器均采用法蘭連接方式；對于小型號閥體，進口原件為螺紋聯接。

4、CLW型水溫自動控制器 電氣接線：
電氣接線包括傳感器至控制箱，控制箱至電動閥兩部分。接線端子均已對應編號，根據隨機文件，用

符合要求的導線接即可。在控制箱附近1m范圍內設置220V/50Hz帶有電源開關的插座。
